一、Q型鋁殼智能調節型電動裝置簡介

Q型鋁殼智能調節型電動執行器也叫部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。Q120閥門電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

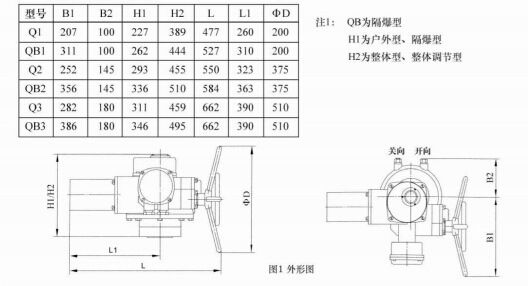

二、Q型鋁殼智能調節型電動裝置產品外形圖

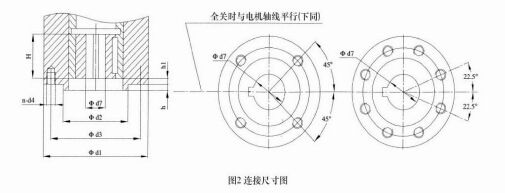

三、Q型鋁殼智能調節型電動執行器與閥門連接尺寸

四、Q型鋁殼智能調節型電動執行器調整

Q120閥門電動裝置與閥門組裝后，必須對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用。部分回轉電動裝置的轉矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。

注意1：調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！

注意2：調整前，應先松開機械限位機構的螺釘，直至調整結束后，再擰入限位螺釘，擰到位后退0.5-1圈，并緊并帽。

力矩控制機構的調整：
力矩控制機構在出廠前已根據訂貨要求調整好，并填在產品合格證上，一般不需再調整。若需調整，只要松開螺釘，微微拔動開、關向凸輪，再將螺釘緊固，先調關向，后調開向。

行程控制機構的調整：
1、轉動手輪使閥門“全關”；
2、松開輸出軸上的螺釘，順時針轉動關向凸輪，使其剛好壓動關向微動開關，再擰緊螺釘；
3、手動開閥至中間位置，電動關閥，檢查閥門關閉是否符合要求，如不符合要求，繼續微調關向凸輪，直至符合要求為止；
4、手動開閥至全開位置，松開螺釘，逆時針轉動開向凸輪，使其剛好壓動開向微動開關，再擰緊螺釘；手動或電動關閥，電動開閥，檢查閥門開啟是否會符合要求，如不符合要求，繼續微調開向凸輪，直至符合要求為止。

開度指示機構的調整：
1、機械指示的調整：與行程控制機構一起調整，在調好關向行程的同時，轉動指針，對準刻度盤上的“C”們指針，再擰緊螺釘。
2、電位器的調整：手動或電動關閉閥門，掛上電位器齒輪，擰緊電位器螺母，面對電位器，順時針轉動電位器小軸接近終端位置，然后擰緊電位器齒輪上的緊定螺釘即可。
