一、DQW40普通隔爆型閥門電動裝置產品簡單介紹

性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

部分回轉電動裝置按防護類型可分為戶外型和隔爆型；

按控制方式又可分為常規型、整體型和整體調節型。

二、DQW40普通隔爆型閥門電動裝置結構

DQW40普通隔爆型閥門電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

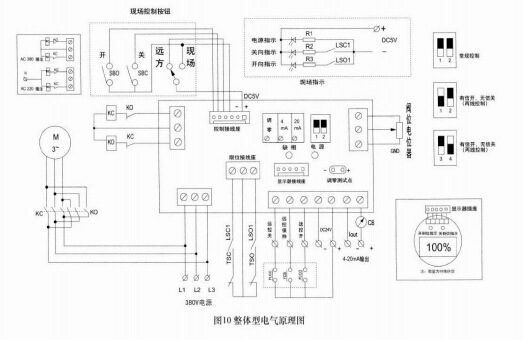

三、DQW40普通隔爆型閥門電動裝置控制原理圖

四、DQW40普通隔爆型閥門電動裝置工作環境

1 電源：常規，三相380V（50Hz）

特別，三相660V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

2 工作環境

2.1 環境溫度： -20~+60℃  （特別訂貨 -40~+80℃）

2.2 相對濕度：≤95%（25℃時）

2.3 防護類型

2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

2.4 防護等級：IP55（特別訂貨IP65、IP67）

2.5工作制：短時10分鐘（特別訂貨30分鐘）
