一、礦用隔爆型井下使用閥門電動裝置性能：

電動礦用防爆配套閥門電動裝置防護等級為IP67，其性能符合GB3836.1 -2010《爆炸性氣體環境用電氣設備第1部分：通用要求》、 GB3836.2-2010 (爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》、GB3836.3-2010《爆炸性氣體環 境用電氣設備 第3部分：增安型“e” ( idt I EC 60079-7:1990)》及GB/T24922-2010《隔爆型閥門電動裝 置技術條件》的規定，

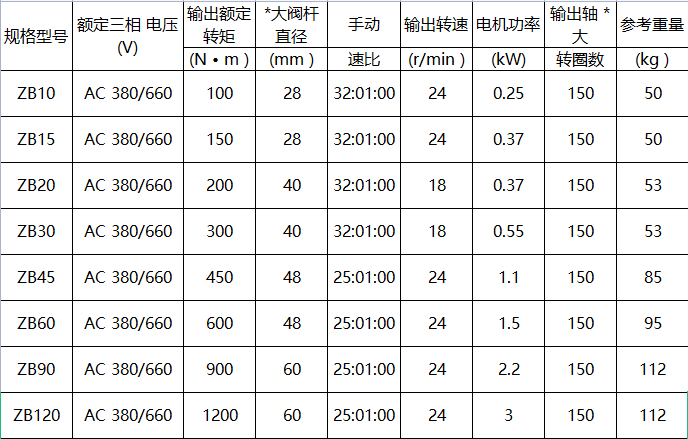

二、礦用隔爆型井下使用閥門電動裝置參數表：

三、礦用隔爆型井下使用閥門電動裝置安裝使用注意事項：

1、 本電動執行機構的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為 推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
2、 安裝時應保證維修檢查人員拆卸各部件所需的空間；
3、 安裝與閥門連接的牙嵌軸向間隙不少于1 ~2mm；
4、 當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
5、 安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電動執行機構的防爆面，并應在隔爆面上涂防 銹油；
6、 當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；
7、 安裝前應檢查銘牌的防爆標志與安裝環境是否相符合；
8、 接線盒上的接地螺絲須用接地導線可靠接地；
9、 電動裝置與閥門連接螺釘強度應采用8.8級；
10、 電動裝置在吊裝時應選擇合理吊裝位置，避免掉落、磕碰等現象；
11、 打開接線盒，用扳手擰開電纜引入裝置的壓緊螺母，將電纜線與接線盒中接線端子牢固相連接，確 認無誤后蓋上接線盒上蓋，并擰緊緊固螺絲端子接線應牢靠，應按圖10所示的方法，用彎頭夾住電線。接線 盒有4個引入裝置，1個引入電機動力電纜，三個引入控制電纜，使用的動力線電纜必須有地線，并與接線盤 上的接地端子相接。引入電纜直徑規格見表5。接好線后應裝好壓緊密封圈，密封圈的邵氏硬度應為45~55 度，損傷及老化的應及時更換。
