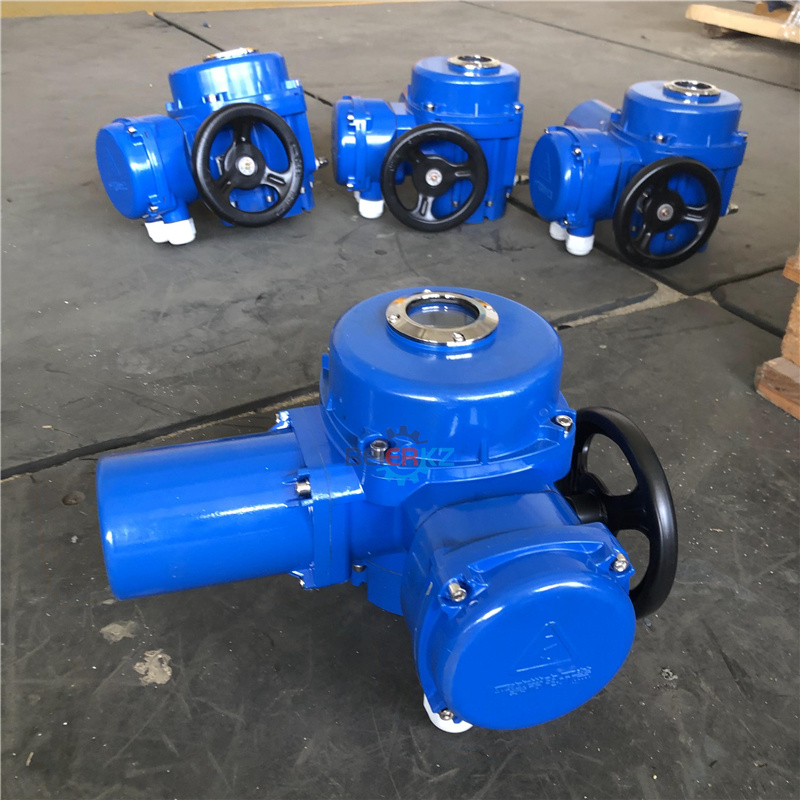

一、DQW40部分回轉普通防爆型閥門執行機構簡介：

部分回轉普通防爆型閥門執行機構一般實現對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行控制。特別值得一提的是開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。智能一體化電動閥門執行機構（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程只需輸出相關控制信息就可對其進行操作。此結構的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構產品也有很多不完善的地方，所以產生了智能電動執行器。

二、DQW40部分回轉普通防爆型閥門執行機構型號表示方法

型號示例：

Q30-1表示戶外型，輸出轉矩300N.m（30Kgf.m）,輸出轉速1r/min.

QT120-0.75表示整體調節型，輸出轉矩1200N.m(120Kgf.m),輸出轉速0.75r/min.

QB500-0.5表示隔爆型，輸出轉矩5000N.m（500Kgf.m），輸出轉速0.5r/min.

 按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

三、DQW40部分回轉普通防爆型閥門執行機構技術條件和性能參數

電源：電機為三相交流，380V（特殊訂貨660V，415V或220V），50HZ；

控制線電壓220V/50HZ；    遠程控制電壓24VDC。

工作環境

環境濕度：-20~+60℃(特殊訂貨-60~+80℃)

相對濕度：≤90%（25℃時）

普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，

dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA，IIB級T1-T4組的爆炸性氣體混合物

防護等級：戶外型和防爆型為IP55（可訂制IP65）

工作制：為短時10分鐘
