一、智能開關調節型閥門電動執行機構用途和分類

PL系列閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。

  適用于球閥、蝶閥、風門等90(特殊可做350°)回轉型的閥門。該產品具有功能全面、控制系統先進、性能可靠、使用維護方便、體積小等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

  PL系列閥門電動裝置分為：常規戶外標準型、隔爆型、整體一體化型和調節型、智能非侵入式總線型控制等。

二、智能開關調節型閥門電動執行機構智能型模塊特點

NI3系列智能型電動執行器控制模塊、運用了先進的微計算機、表面貼裝(SMT)、電磁兼容(EMC)等技術，大規模采用了專用集成電路模塊。

NI3系列智能型電動執行器控制模塊可通過遠程控制、現場，控制、總線型集中控制(可選)三種控制方式，對閥門實現開啟、關閉與調節。具有控制原理先進、功能全面、長期穩定可靠、集成度高、發熱量小、裝卸方便、維護簡單等特點，并可通過紅外遙控器對其進行非侵入式的快速設置，采用全視角 LCD段碼液晶顯示器，有中英文二種菜單式顯示界面可選、閥門的運行參數、工作狀態可清晰直觀的進行現場監控。并可通過RS485工業總線或信號輸出連線與監控室進行遠程集中監控(可選)。

NI3系列智能型電動執行器控制模塊，運用了先進的微計算機、表面貼裝(SMT)、電磁兼容(EMC)等技術，大規模采用了專用集成電路模塊。

NI3系列產品各項性能指標超越JB/T8219-1999《工業過程測量和控制系統用電動執行機構》的要求，產品得到廣泛應用與長期穩定運行驗證。

3.14采用歐洲先進原裝產品作為中央微處理器，結合現代先進的電子技術、集成SMT貼裝工藝，模塊工作電源電壓范圍寬，抗干擾能力強，可在線編程，滿足閥門惡劣的工作環境、持續穩定運行、控制 精準的要求。

3.15非侵入式設計，調試簡單、直觀；全視角LCD菜單式顯示界面：有中英文二種語言可選；中央微處 理器自帶EEPROM斷電自記憶功能呢，對閥門設置參數和實時運行顯示數據儲存；各種故障信息、閥 頭開度、負載適時電流、輸入電流信號值、閥頭工作狀態、控制方式選擇、總線功能選擇、行程設 定等閥頭所有參數與狀態都可以在LCD顯示屏上進行顯示、設定。

3.16模塊輸出位移精確定位，整體比例調節型模塊將放大器、模塊轉換、位置發送功能集成在一起，真 正實現機電一體化、控制一體化，調節型模塊接收4-20mA電流，輸出4-20mA電流信號。開關型模塊 接收電位器電阻信號，通過可控硅控制閥頭的開關。

3.17、為克服閥頭的慣性惰走，精確定位，調節型模塊具有反接制動功能。

3.18、四位非貫通式磁鋼控制電氣殼內的霍爾元件操作。

3.19、電子剎車及無火花換相技術，可控硅元件控制輸出，通過軟硬件二級互鎖確保輸出正常。 同事采用負載切斷時，無火花換相技術。

3.20、電氣輸出可任意組態，以滿足不同工況需求。

3.21、完備的多重保護功能：

A:輸入、輸出信號光電隔離，具有2.5KVrms高電壓保護功能；

B:雙向超行程保護功能呢：當執行機構輸出有效行程超過設定行程時，該功能起作用，LCD顯示 屏開過載或關過載報警，同時有一對無源開關點與報警信號點閉合，提示現場操作任人員；

C:自動鑒相、換相功能：試試檢測相序，當出現錯相導致電機運行方向錯誤時，模塊自動光比 閥頭驚喜換相；

D:缺相檢測：模塊帶有輸入電源缺相檢測與輸出電機缺相檢測，出現缺相時，模塊自動光比閥 頭，故障報警信號點閉合；

E:電機過熱、瞬間反轉、斷電、過載等綜合故障報警；

F:斷信號保護功能：當信號意外中斷時執行機構停在當前工作位置不會造成全開、全光的現象， 保證整個系統的穩定性、安全性，古箏報警信號點閉合；

G:控制狀態的密碼鎖定功能；

H:傳感器故障保護：位置傳感器本身故障或執行器運行后連續5S未采集到信號變化、或與開閥、 關閥信號相反等，模塊自動光比閥頭，LCD屏上：“全開”“全關”同時閃爍，故障報警信號 點閉合。

3.22、選用單圈電位器或多圈電位器二種角度檢測方式。

3.23、自動切換功能：系列模塊可實現“遠程自動/遠程手動/手動”三種工作狀態切換；遠程開閥、關 閥信號可接收DC24V、AC220V二種有效信號；紅外遙控操作，與現場操作設置方法相同；系列模塊 均可以在開關型、調節型進行任意轉換。

3.24、現場總線功能(可選):可選配RS485工業總線通訊接口，可選配Modbus RTU與PROFIBUS通訊協 議，也可根據要求設定其他通訊接口與協議、

3.25、ESD緊急事件功能選擇：緊急動作原位、全開、全關，一般出廠時設為保留原位方式。

3.26、全行程設定，輸入輸出標定功能。

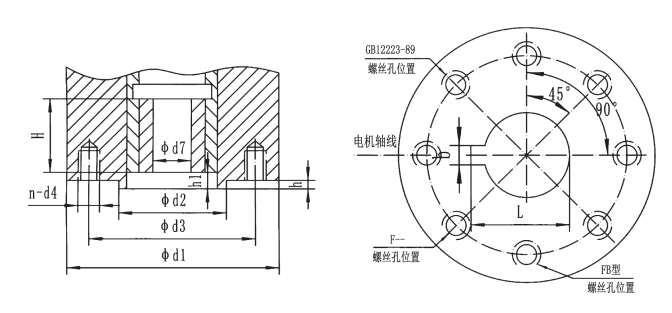

三、智能開關調節型閥門電動執行機構連接尺寸
