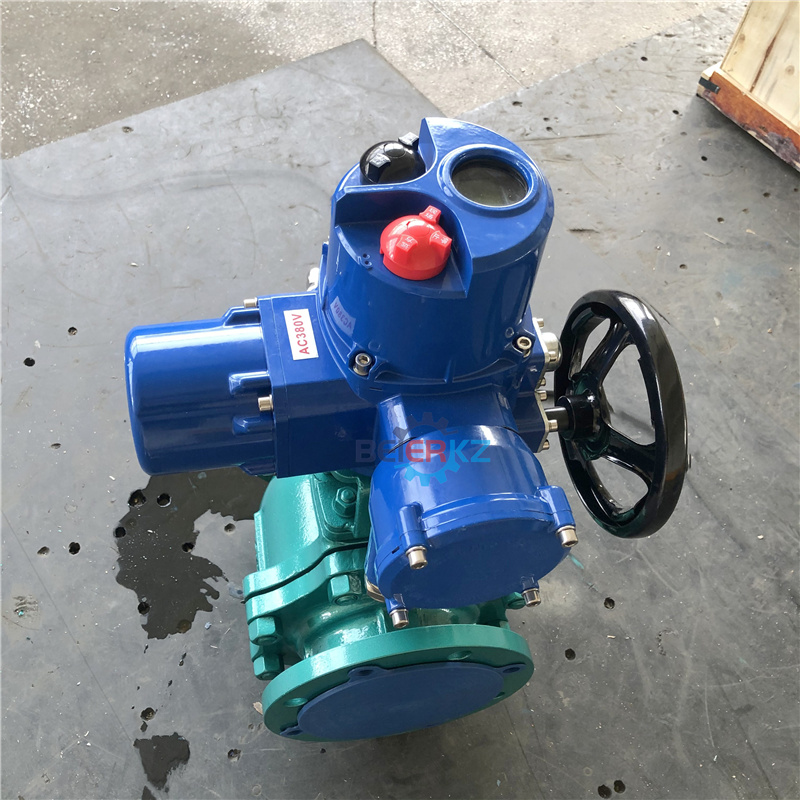

一、襯氟球閥Q40智能調節型閥門電動裝置產品概述：

   Q40智能調節型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的運動裝置。適用于球閥、蝶閥、風門等90度回轉型的閥門。該產品具有功能全面、控制系統先進、性能可靠、使用維護方便、體積小等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用于。

二、襯氟球閥Q40智能調節型閥門電動裝置特點

   Q40智能調節型閥門電動裝置電氣部分由調節 模塊TMK、接觸器等組成。控制線為220V，50Hz（個別訂貨60Hz）；遠程控制為24VDC，調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。

三、襯氟球閥Q40智能調節型閥門電動裝置調整:

  部分回轉Q40智能一體化調節電動執行器與閥門組裝后， 對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用。Q型電動裝置的轉矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。

 注意1：調整前， 檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！

 注意2：調整前，應先松開機械限位機構的螺釘，直至調整結束后，再擰入限位螺釘，擰到位后退0.5-1圈，并緊并帽。

 1 力矩控制機構的調整

 力矩控制機構在出廠前已根據訂貨要求調整好，并填在產品合格證上，一般不需再調整。若需調整，只要松開螺釘，微微拔動開、關向凸輪，再將螺釘緊固，先調關向，后調開向。

 2 行程控制機構的調整

 1） 轉動手輪使閥門“全關”；

 2） 松開輸出軸上的螺釘，順時針轉動關向凸輪，使其剛好壓動關向微動開關，再擰緊螺釘；

 3） 手動開閥至中間位置，電動關閥，檢查閥門關閉是否符合要求，如不符合要求，繼續微調關向凸輪，直至符合要求為止；

 4） 手動開閥至全開位置，松開螺釘，逆時針轉動開向凸輪，使其剛好壓動開向微動開關，再擰緊螺釘；

 5） 手動或電動關閥，電動開閥，檢查閥門開啟是否會合要求，如不符合要求，繼續微調開向凸輪，直至符合要求為

3開度指示機構的調整

 3.1機械指示的調整：與行程控制機構一起調整，在調好關向行程的同時，轉動指針，對準刻度盤上的“C”位指針，再擰緊螺釘。

 3.2 電位器的調整：手動或電動關閉閥門，掛上電位器齒輪，擰緊電位器螺母，面對電位器，順時針轉動電位器小軸接近終端位置，然后擰緊電位器齒輪上的緊定螺釘即可。
