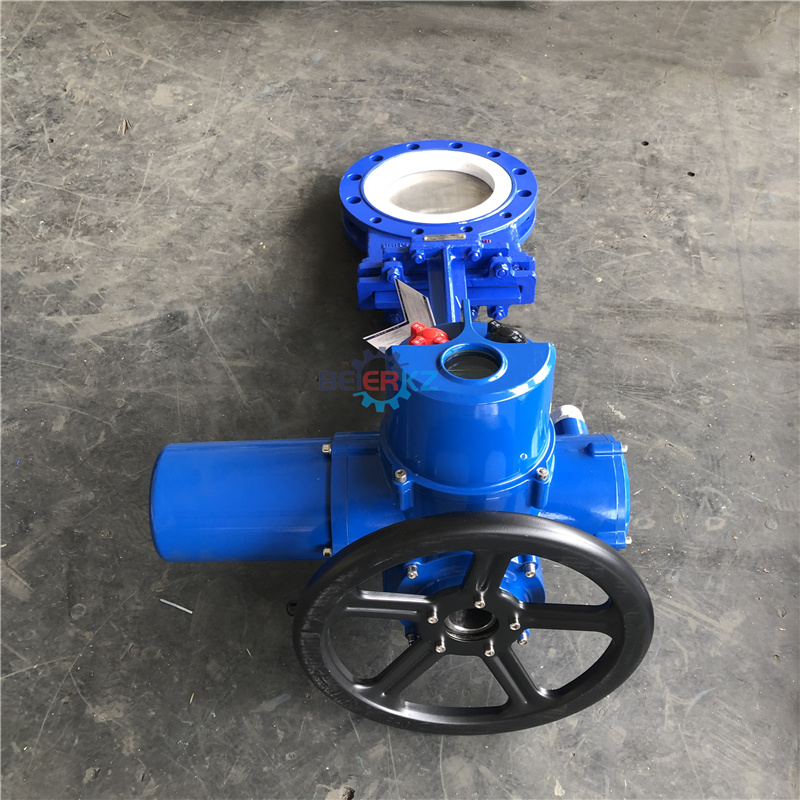

一、DZW60智能調節型電動陶瓷刀閘閥執行器概述：

DZW60智能調節型電動陶瓷刀閘閥執行器是工業過程控制系統中一個十分重要的現場驅動裝置，其能源取用方便、安裝調試簡單，在電力、冶金、石油、化工等工業部門得到越來越廣泛的應用。電動執行器包括電動執行機構和調節閥兩部分，控制精度主要決定于電動執行機構的控制性能，它能夠將系統的控制信號轉換成輸出軸的角位移、直線位移，控制閥門等截流件的位置或其它調節機構，使被控介質按系統要求狀態工作。

二、DZW60智能調節型電動陶瓷刀閘閥執行器主要功能：

1.該電動執行器與閥門配套使用，可實現執行器的智能控制和網絡控制，

2.產品帶有液晶屏，可以在現場查看執行器的狀態和設置參數，

3.鋁合金外殼，可以屏蔽外部電磁干擾，提高產品可靠性，

4.簡單按鈕即可進行現場操作和參數設置，

5.帶有CAN現場總線和RS485總線接口，上位機可以通過總線控制執行器的運行和獲得執行器的各種狀態參數。

6.可在S485網絡中接入數傳模塊實現一對多的遙控控制，和參數設置。

7.執行器的百分比行程任意設定。

8.可輸入和輸出4-20m4的模擬信號進行自動控制。

9.在cN網鉻中設置成聯動，不需加邏輯控制器，幾臺機器組成的網絡就可以相互協調運行，實現多臺自動控制。

10控制方式靈活多樣，隨心所欲，可編程控制器，單片機，網路，VC、VB、C+，等等任意選擇。

三、DZW60智能調節型電動陶瓷刀閘閥執行器調試步驟：

1、設定開關閥門方式

首先將執行機構上的紅色旋鈕轉到停止位置（或就地位置），然后用遙控器進入設定和調整執行器的功能菜單，找到C2(關閥方式)這個菜單，然后在這個菜單下找到CT(CloseonTorque用力矩關閉閥門；CloseonLimit用限位關閉閥門)這個選項，然后確認，這樣關閥的的方式就變為了力矩關。開閥的方式同上，它的菜單為C3，找到OL，然后確認就OK了。

2、設定開關閥門的位置

首先將執行機構上的紅色旋鈕轉到就地位置，在設定和調整執行器的功能菜單下找到LC(SetCloseTorqueMovetoClose)設定關位菜單，然后順時針旋動執行機構上的黑色旋鈕，閥門會向下運動直到停止，這時用遙控確認一下，這樣閥門的關閉位置就定好了。此時將閥門的行程指示牌和閥門的關閉位置對齊。再找到LO(SetOpenLimitMovetoOpen)設定開位菜單，然后逆時針旋動執行機構上的黑色旋鈕，閥門會向上運動，當閥門移動到行程指示盤的全開位置時旋動執行機構上的黑色旋鈕到停止位置。此時用遙控器確認一下，開位就確定好了。

3、鎖緊行程螺母旋動執行機構上的黑色旋鈕讓閥門運行到全關位置，將行程螺母旋到zui下面，然后再往上退三分之一圈，然后鎖死就行了。Zui后將手輪中心密封蓋用聚四氟乙烯帶密封并完全上緊，確保執行機構中心套筒內不進水。u后將執行機構上的紅色旋鈕旋轉到遠方位置，并用掛鎖鎖定就行了。

注意事項：電動切手動的時候，把紅色旋鈕打到停止(sto即)位置，然后將手/電動切換手柄切到手動位置，然后操作手輪。
